小型定量灌装机适用于医院制剂室、药厂、兽药厂、饮料厂、日化厂、实验室等小企业、大中型企业小批量生产,可灌装:眼药水、安瓿针剂、西林瓶针剂、各种口服液、试剂、食油、蜂蜜、洗发水、化工·欧博·产品、兽药、农药等。
小型定量灌装机适应范围:

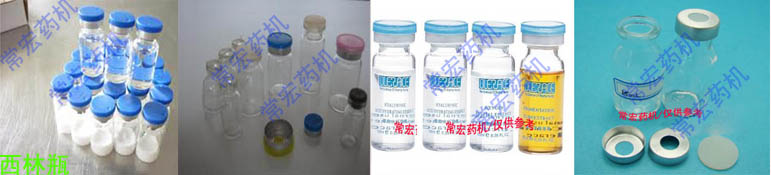

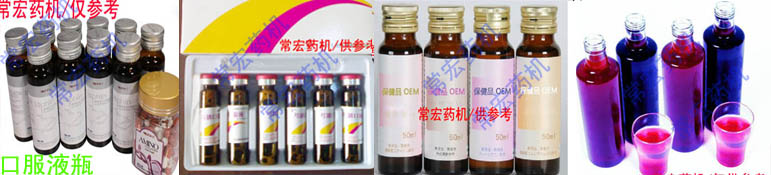

适用于医院制剂室、药厂、兽药厂、饮料厂、日化厂、实验室等小企业、大中型企业小批量生产,可灌装:眼药水、安瓿针剂、西林瓶针剂、各种口服液、试剂、食油、蜂蜜、洗发水、化工·欧博·产品、兽药、农药等。采用电动、曲柄、国内成熟的技术活塞式结构设计的自动定量液体分装机,适用于医院制剂室、安瓿、眼药水、各种口服液、西林瓶,农药瓶,异型瓶洗发精及各种水剂的定量灌装;同时也可用于各种化学分析试验中的各种液体定量连续加液,特别适用于大、中、小型农药厂的液体分装。是理想的小型灌装设备
小型定量灌装机技术参数
型号 |
FZH-10 |
FZH-20 |
FZH-30 |
FZH-100 |
FZH-500 |
灌装范围 |
0.2-10ml |
5-20ml |
5-30ml |
10-100ml |
50-500ml |
生产能力 |
40瓶/分 |
30瓶/分 |
35瓶/分 |
30瓶/分 |
20瓶/分 |
精度 |
0.5% |
0.5% |
0.5% |
1% |
1% |
电压、功率 |
220V/20W |
220V/30W |
220V/30W |
220V/60W |
220V/120W |
尺寸 |
200*145*350mm |
220*145*355mm |
220*230*410mm |
180*300*480mm |
235*310*580mm |
重量 |
6kg |
7kg |
7kg |
13kg |
18kg |
小型定量灌装机特点:
1、结构简单、可靠、故障少;采用锥体活塞,密封性能好,分注液量准确,液量调整方便;触液部均采用不锈钢制成,并便于装卸,可进行无菌分注;缸筒、推杆、活塞采用不锈钢材料,耐腐蚀、耐磨损;速度连续可调,操作方便。

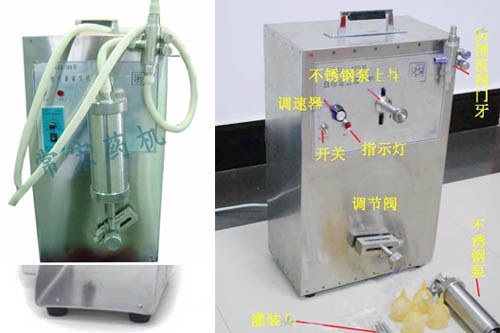

小型定量灌装机使用说明:
1、机器工作前必须将地线良好接地,再根据不同分装量选择合适的标准注射器。一般分装范围为0.2-1ml时采用1ml注射器;1-5ml时采用5ml注射器;5-10ml时采用10ml注射器;20ml机型,使用20ml玻璃灌肠器;100ml机型,使用100ml玻璃灌肠器,500ml机型,使用本厂生产的专用不锈钢灌装系统。
2、将注射器内芯拨出把螺套套于注射器内芯上(注:10ml机型由于注射器直径差别大,还需按其外圆大小选取垫片)并用螺套将其和下底座适当紧固(拆装注射器必须注意清洁)。
3、将上卡箍座套于注射器外套出水口端,将两边螺母适当拧紧(用5ml注射器时将衬套一并套上拧紧,注意拧的太紧,外套管易碎)。注:10ml机型有调节套,20型、100型、500型没有。
4、将装好的注射器内芯、外套装配成一体,至此注液系统装配完毕。
5、将阀门箭头朝上,箭头标记朝外用螺母固定于固定螺钉上。
6、将装配完整的注液系统,,将注液系统组件上、下圆孔,分别对准上、下固定杆,套于轴承上,并使其外端面和轴承面相平。下端装配时,切勿使螺套和曲柄相碰,以防上曲柄旋转时发出不正常响声(正确安装时螺套与曲柄间相隔约1mm),注液系统正确安装后,紧固上、下紧定螺钉。用短胶管将注射器和阀门连接咀相接。进液管道接进水口,出液管道接出水口。为防止进出液管缠绕,将进出液管卡入机壳侧支耳口内。
7、用手拨动曲柄,应能自由转动,否则装配错误,应检查注液系统是否紧固于转动轴承之上。
小型定量灌装机使用视频:

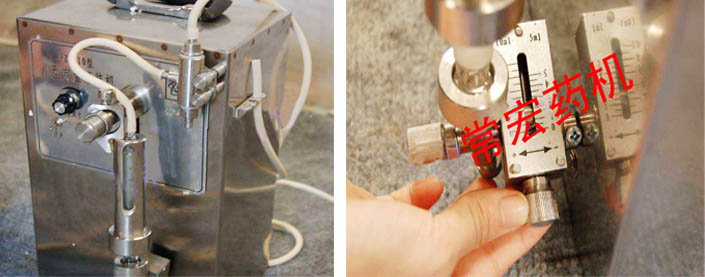

小型定量灌装机灌装量调试:
1、首先旋松螺帽然后调节螺杆使下固定杆的位置随之变化。从而注射器的推拉长度也得到改变,达到分装量自由调节之目的。螺杆顺时针调节为增量,反之则减量,当中指针有指示。用5ml针管,看标有5ml一边,用10ml针管看标有10ml一边,20、100、500型直接看标尺、指针定量,但由于各个针管粗细不同,实际分装量有误差,以针管刻度为准,也可在开始分装时用量杯量一下准。
2、调节后随即将螺帽旋紧,使下面固定杆与曲柄紧定牢固。
3、旋松螺帽,按不同注射器推拉长度确定上固定杆的正确位置。下边固定杆调好后,转动曲柄使注射器转到上死点后,再将注射器外套管往上提约2mm,以免顶烂针管,再将螺帽旋紧后,方可开机。
4、机器装配无误后打开开关,机器工作时,由曲柄带动注射器上下拉动抽液,调节速度旋钮,选择合适的分装速度,开始正常工作,调节调速器旋钮,顺时针分装速度快,反之速度慢。
小型定量灌装机消毒方法及冲洗
1、旋松上、下紧定螺钉,拆下注液系统进行整体消毒,或拆卸分别进行消毒清洗。
2、将进液管置于清洗液中开机清洗。
3、500ml机型在实际灌装中可能有误差,在正式灌装前用量筒量准为止。
4、灌装机用轴承型号:10型、1000087、20型、100型、1000088、500型、6001-ZZ。
5、灌装机用针管,10型用标准5ml或10ml注射器,20型用20ml玻璃灌装器,100型用100ml玻璃灌装
小型定量灌装机故障及维护
1、开机后曲柄不能正常旋转,故障:
A:上固定杆偏下,注射器推液时内外管顶牢,致使曲柄不能旋转,应旋松螺帽①,将上固定杆向上移动适当位置后,将螺帽旋紧。
B:注射器装配时造成内外管之间不清洁而卡牢,需拆下注射器清洗。
C:注液系统末装入轴承部位。使其不能正常工作,必需重装。
2、注液不匀,接头末旋紧,有漏气现象,需进一步旋紧即可。
3、机器旋转正常,但无分装液排出,故障:
A:阀门内有异物需清洗;
B:阀门内上、下两顶针放置错误,(两顶针均尖端朝下,不得装反)。
C:100、500ml型如活塞下端出液口有液体泄漏时,应拆开缸筒更换随机密封圈。注:密封圈用φ65×3.1耐酸耐碱密封圈。
尊敬的客户如果您想了解液体灌装机或是想购买此灌装机, 欢迎您来电咨询0731-84448301,我司会有专业人员为您解答,相关关键词:灌装机,小型定量灌装机,液体灌装机价格
|
